Спроектировать кухню самостоятельно можно в простой программе Prodboard, освоить которую способен каждый. О том, как быстро нарисовать проект, читайте в подробной инструкции ниже.

Внимание! Для работы лучше использовать браузеры Google Chrome или Internet Explorer (11 версия). В других браузерах программа может работать некорректно.

Для вдохновения приведем пример кухни, которую спроектировал наш читатель Артур и прислал фотографию:

Проект:

Фото кухни Артура:

Пошаговая инструкция

Для удобной работы можно включить полноэкранный режим.

Чтобы вернуться в исходное положение, нажмите «ESC».

  • Отдалять/приближать 3D-модель можно с помощью колёсика на мышке.
  • Менять вид можно, зажав правую кнопку мыши на модели и поворачивая мышью в нужном направлении.
  • Чтобы удалить элемент, щелкните по нему правой кнопкой мыши и нажмите клавишу «Del».
  • Возврат в предыдущее меню осуществляется нажатием на стрелку (см. ниже).

Любое действие с объектом (удаление, изменение габаритов, поворот) можно осуществить в открывшемся меню при нажатии правой кнопкой мыши на элемент. Выйти из этого режима можно нажатием кнопкой мыши на любом пустом месте окна.

Дополнительная информация по использованию клавиш находится в пункте «Помощь».

Шаг 1: Создаем помещение (вкладка «Помещение»)

Нажимаем на вторую иконку сверху.

 Здесь можно:

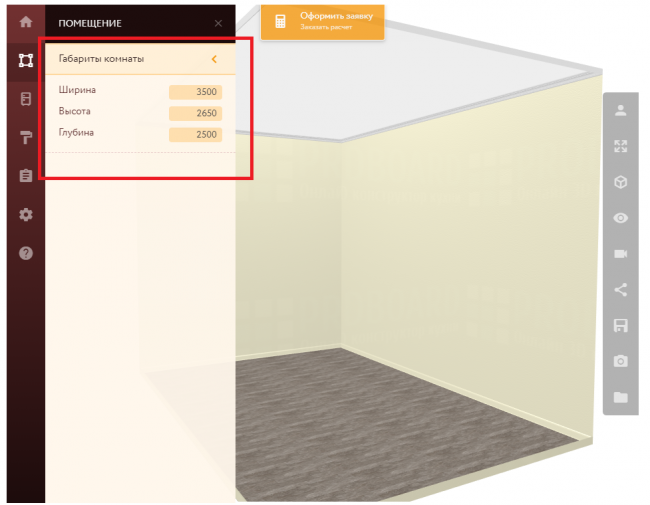

  • Задать реальные размеры в разделе «Габариты комнаты». Вводим параметры своей кухни: ширину, высоту, глубину.

  • Установить, если нужно, дополнительные перегородки, колонны, короба и др. в разделе «Стены и колоны».

В неполноэкранном режиме при нажатии на нужный элемент программа выдает подсказку по дальнейшим действиям.

  • Установить двери и окна в соответствующей вкладке.

Перетащите элемент на нужное место, а после установки нажмите на него, чтобы изменить параметры (ширину, высоту, глубину, угол и др.).

  • Установить водопровод, газовую колонку, счетчики, вентиляцию, розетки и выключатели в разделе «Коммуникации».

  • Выбрать отделку стен и пола в пункте «Декоры».

Раздел «Освещение» предназначен для регулирования угла падения солнечных лучей, степени естественной освещенности и т.д.

Шаг 2: Добавляем мебель и технику (вкладка «Каталог»)

Переходим к третьей сверху иконке общего меню ‑ «Каталог».

Здесь можно установить нижний и верхний ярусы гарнитура, выбрать технику, обеденную зону («Интерьер»).

Обратите внимание! В программе можно также выбрать встроенную технику. Найти модули с встроенной посудомоечной, стиральной машиной, духовкой и другими элементами можно во вкладке «Нижние секции», в настройках каждого отдельного модуля.

Пример шкафа под духовой шкаф.


Варочную поверхность добавляем, передвигая специальный рычажок в меню.

Шаг 3: Меняем цвет и декор фасадов, корпусов, столешницы и другой мебели (Вкладка «Материалы»)

Переходим в «Материалы».

  • Во вкладке «Фасады, ручки» выбираем тип фасадов, их цвет и нужный вариант ручек.

  • В пункте «Секции, столешница» можно выбрать не только цвет столешницы и материал корпусов, но и оформить стеновую панель. Для этого установите галочку на нужном элементе.

Шаг 4: Посмотрите готовый проект

Активируйте режим просмотра на боковой панели. Можете просматривать функциональность гарнитура, выдвигая ящики и открывая шкафчики путем нажатия на них правой кнопкой мыши.

Посмотреть выбранные элементы можно в соответствующей вкладке общего меню «Элементы». Здесь можно еще раз поменять их параметры с помощью нажатия кнопки мыши на нужный элемент.

Шаг 5: Сохраняем проект

Вы можете:

  • Сохранить созданный проект как рисунок, нажав на иконку с фотоаппаратом справа на панели.

  • Сохранить проект с возможностью последующего редактирования. Для этого необходимо быть зарегистрированным на сайте.

Узнать стоимость созданной кухни можно после полного завершения работы над проектом. Для этого нажмите на кнопку «Оформить заявку. Заказать расчёт».

Нарисуйте себе кухню мечты! Ссылка на «Планировщик кухни»

Оцените материал:

Напоминаем, что Remont-Volot.ru есть в Одноклассниках и ВКонтакте.

Мы старались, когда готовили этот материал. Будем благодарны за рекомендацию!
  • Работает неплохо, но есть проблемы. Не хватает настройки окон по глубине, нет возможности загрузить собственные обои, нет моек или непонятно как вообще их установить. не нашел ниодной минюшки сней Нет кухонной мебели. Всего одна секция с сушкой, не возможности открыть дверцы и поменять механизмы подъема например. Может кто подскажет где брать модели для установки в проект?
  • Мойка добавляется в настройках нижнего шкафа (не во всех, например шкаф КНУМ).Из кухонной мебели у нас есть столы и стулья (Каталог-Интерьер), полки, пеналы. А что вы не нашли? Насчет сушки возможно и одна секция. Но сушка видна только при открывании дверок. Дверцы открываются при клике левой клавишей мыши в режиме просмотра ctrl+E Если вы мебельщик, то вам надо покупать у разработчиков расширенную версию с возможностью добавлять свой каталог.
